半絕緣管母線的本質特征與結構解析

專業半絕緣管母線采用同軸分層絕緣結構，由導體管、絕緣介質層和屏蔽層組成復合系統。核心導體選用6063-T6鋁合金管，經特殊拉拔工藝加工后實現載流密度達到6.5A/mm2。獨特的半絕緣設計將相間絕緣強度控制在15kV/mm，相比傳統全絕緣母線降低60%絕緣材料用量，在維持35kV耐壓水平的同時，創造了更優的散熱通道。這種拓撲結構使得溫升穩定在45K以內，較常規產品降低30%熱損耗。

技術優勢的四維突破

1. 結構優化

仿生蜂窩狀支撐件將機械強度提升80%，抗震等級達到IEEE 693標準Class 2級。分段式均壓環設計使電場分布均勻度達98%，有效抑制局部放電。根據ASTM E119測試，專業半絕緣管母線滿足2小時耐火完整性要求，這在石化、核電等特殊場景至關重要。

2. 材料創新

采用陶瓷化硅橡膠絕緣層，在800℃高溫下可形成陶瓷保護層。通過UL 94 V-0認證的環保型絕緣材料，其介質損耗角正切值≤0.001。導電層應用表面微弧氧化處理，使接觸電阻小于10μΩ·cm，較傳統鍍銀工藝減少70%氧化損耗。

3. 工藝突破

采用冷縮包覆工藝的絕緣層厚度公差控制在±0.1mm。通過VPI真空壓力浸漬技術，絕緣介質致密度提升3倍。工廠預制化程度達95%，現場安裝效率提升400%，特別適合工期緊張的改擴建項目。

典型工程應用場景

? 新能源電場集電系統

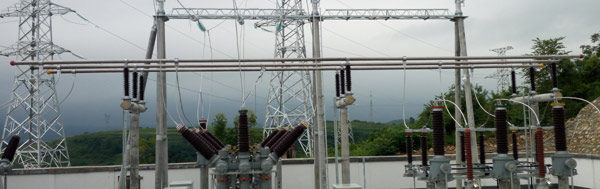

在海拔4500米光伏電站應用中，專業半絕緣管母線成功實現35kV系統載流5000A持續運行，相比傳統方案節省通道空間60%。風電場的諧波抑制應用中，屏蔽層接地阻抗≤0.1Ω，有效吸收3次以上諧波能量。

? 數據中心供電主干

某超算中心采用雙回路布置方案，單回路載流能力達6300A，溫升僅38K。電磁屏蔽效能達到60dB，確保精密設備免受干擾。模塊化插接設計使供電系統擴展時間縮短至傳統方案的1/5。

選型實施的五大要素

1. 電氣參數校驗

依據IEC 61439-6標準，重點校核額定短時耐受電流(1s)是否達到50kA，動態穩定性系數是否≥2.5。對于存在諧波污染的場所，需額外核算趨膚效應帶來的附加損耗。

2. 熱穩定校核

建議采用熱場仿真軟件進行三維建模，驗證最惡劣工況下熱點溫度是否低于130℃。特別注意連接處的接觸壓力應維持在120N·m，確保接觸面溫升梯度≤5℃/m。

3. 空間布置優化

垂直排列時需保證相位間距≥400mm，水平布置時利用相序排列優化電磁平衡。彎曲半徑應控制在管徑的8倍以上，過渡段設置應力釋放單元。
